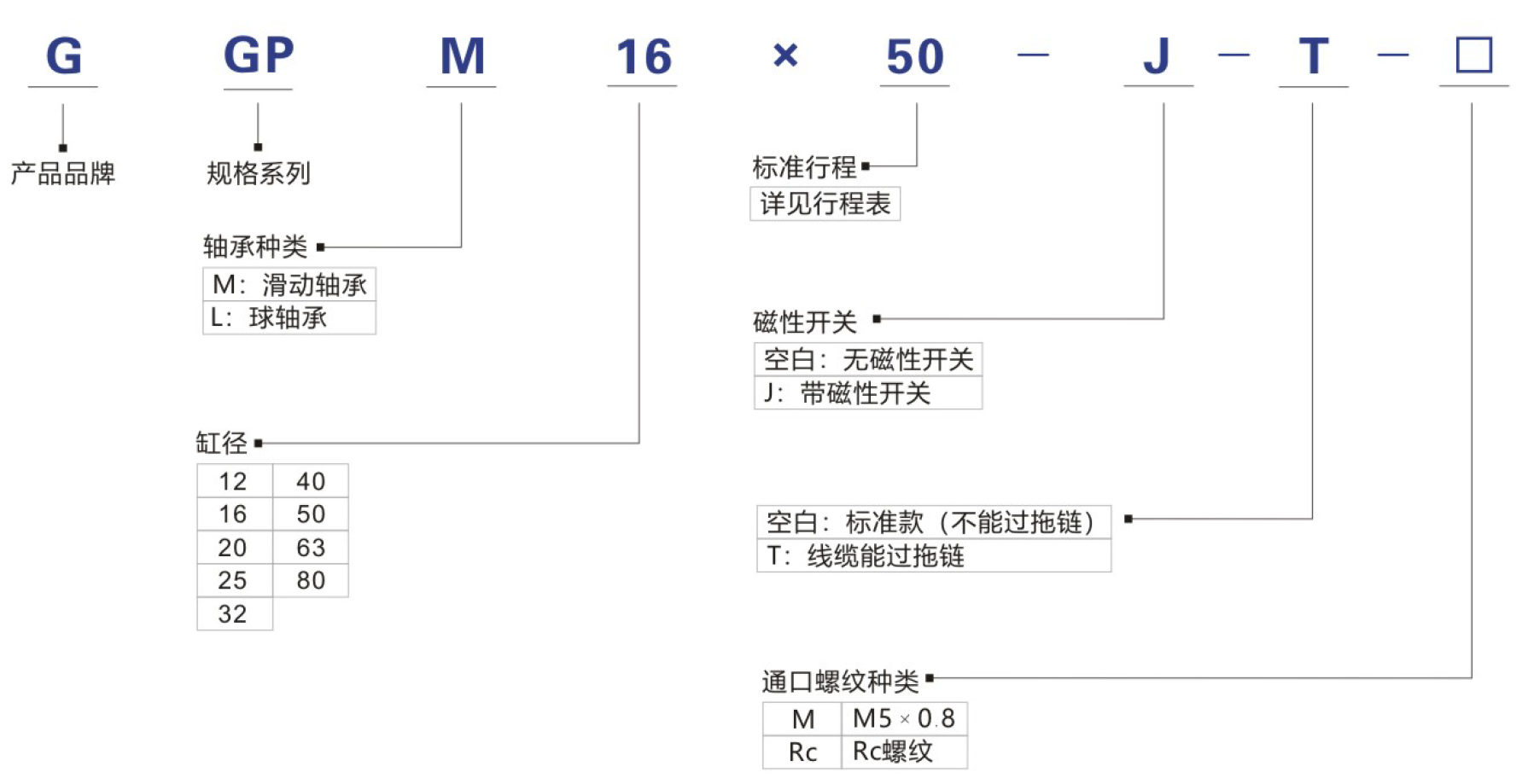

符號

產品特性

1. 體積小，輕巧；

2. 耐橫向負載能力強；

3. 耐扭矩能力強；

4. 不回轉精度高；

5. 導向桿的軸承可選擇滑動軸承或球軸承；

6. 安裝方便；

7. 二面接管位置可選擇。

安裝使用說明

1. 不要將手或手指放入端板與缸體中間,加壓時,一定注意手或手指不要被夾在端板于缸體間。

2. 在使用活塞速度范圍內使用。本氣缸設有孔口，不使用速度控制閥的場合，有可能超過使用活塞速度。超過速度范圍使用的話，會導致氣缸破損或壽命降低。

3. 請注意垂直安裝時的控制速度。垂直使用的場合，負載率變大的話，控制速度有可能超過速度控制閥的控制速度（急速伸出）。

4. 活塞桿和導桿的滑動部位不要被劃傷或劃出凹痕，密封件損傷會造成漏氣或動作不良。

5. 主體、端板的安裝面上不能有磕碰、傷痕。安裝面的平面度會變差，滑動阻抗會增加。

6. 安裝面的平面度應在0.05mm以下。在端板上安裝的工件、金屬件等的平面度較差的話，會增加滑動阻抗。
