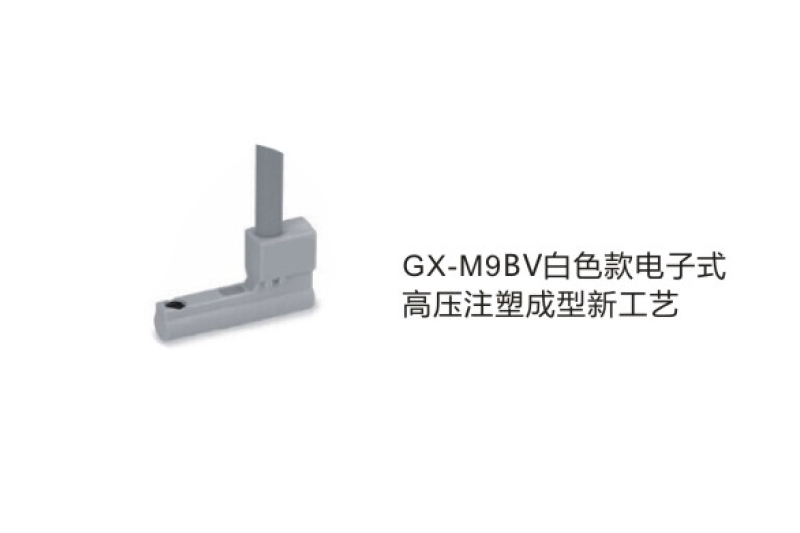

- 產品簡介

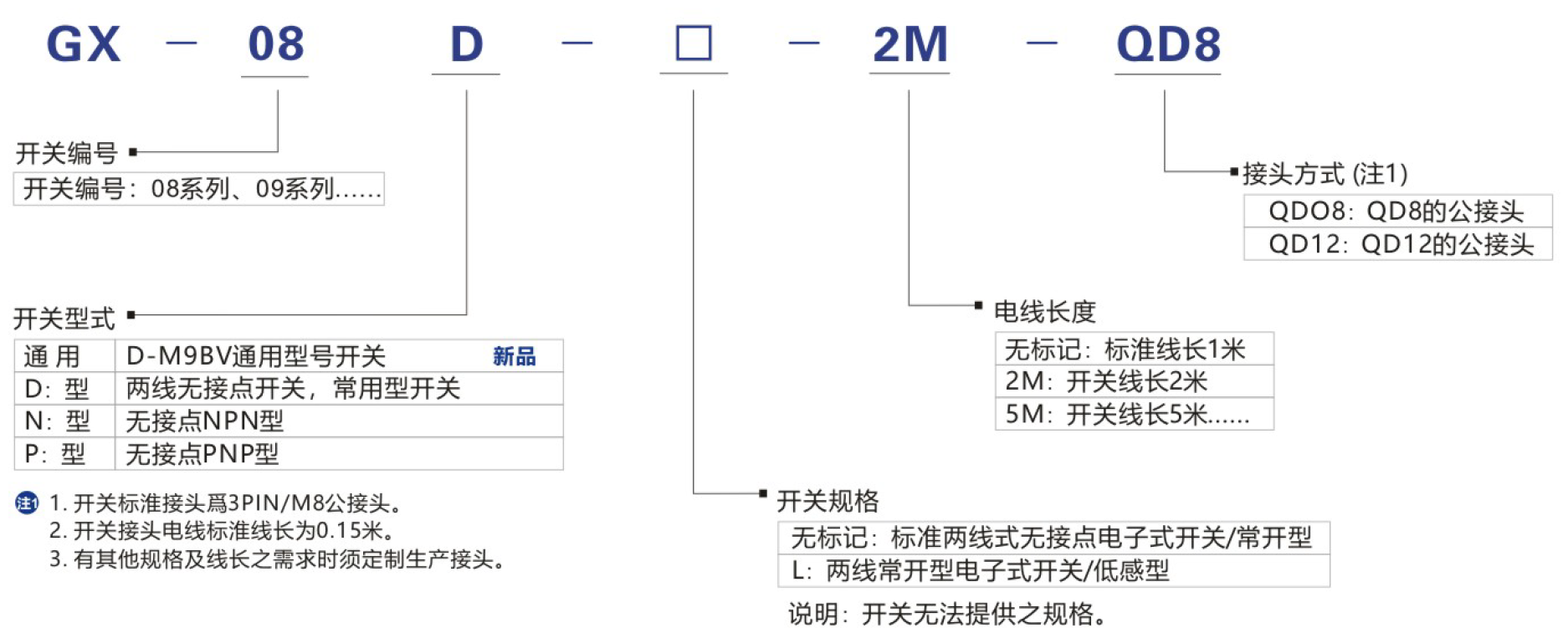

- 訂購碼

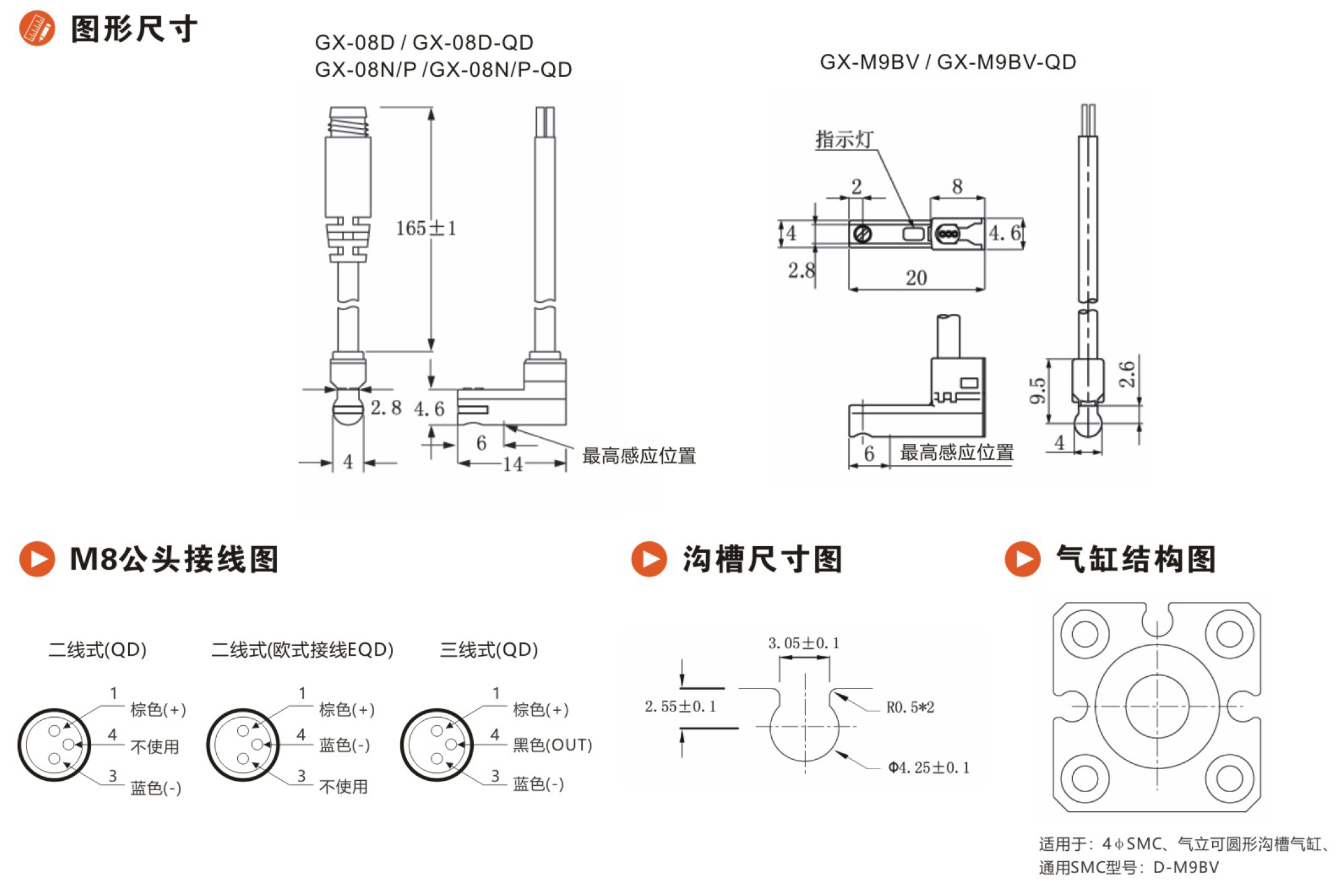

- 外形尺寸
- 技術參數
| 項目/型號 | GX-08D | GX-08N | GX-08P |
| 配線方式 | 2線式 | 3線式 | |
| 開關邏輯 | 無接點電子式/常開型 | 無接點電子式/常開型 | |
| 輸出接點形式 | 無接點電子式/常開型 | 無接點電子式/常開型 | 無接點電子式NPN型 |
| 使用電壓范圍 | 10~28V DC | 5~28V DC | |
| 最大開關電流 | 50mA max. | 200mA max. | |
| 接點容量 | 1.4W max. | 6W max. | |
| 內部消耗電流 | 40μA max. @24V | 8mA max. @24V DC（Switch Acive） | |
| 內部電壓降 | 2.8V max. | 1Vmax.@200 mA DC | |
| 泄露電流 | 90μA max. @24V | 0.01mA max. | |
| 指示燈顏色 | 紅色LED | 紅色LED | |
| 開關感度(注1) | 40~750GS | 40~750GS | |
| 最大切換頻率 | 1000Hz | 1000HZ | |
| 使用溫度范圍 | -10~70°C | -10~70°C | |
| 耐沖擊(注2) | 50G | 50G | |
| 耐沖擊(注3) | 9G | 9G | |
| 保護構造等級 | IEC 529 IP67（NEMA 6） | IEC 529 IP67（NEMA 6） | |
| 保護回路(注4) | 4 | 3、4 | |
| 電線 | 2.9?、2C灰色耐油PVC | 2.9?、3C黑色耐油PVC | |
注：1. 測量使用之標準磁石：?15.5x?8x5t（異方性橡膠磁石），單位：高斯；
????2. 正弦波/X、Y、Z3軸向/每一軸向3回/每一回時間11ms；
????3. 復振幅1.5mm/10Hz-55Hz掃頻，持續一分鐘/每次X、Y、Z軸向操作1小時；
????4. 1=無/2=輸出短路保護/3=電源逆接保護/4=突波吸收保護。
