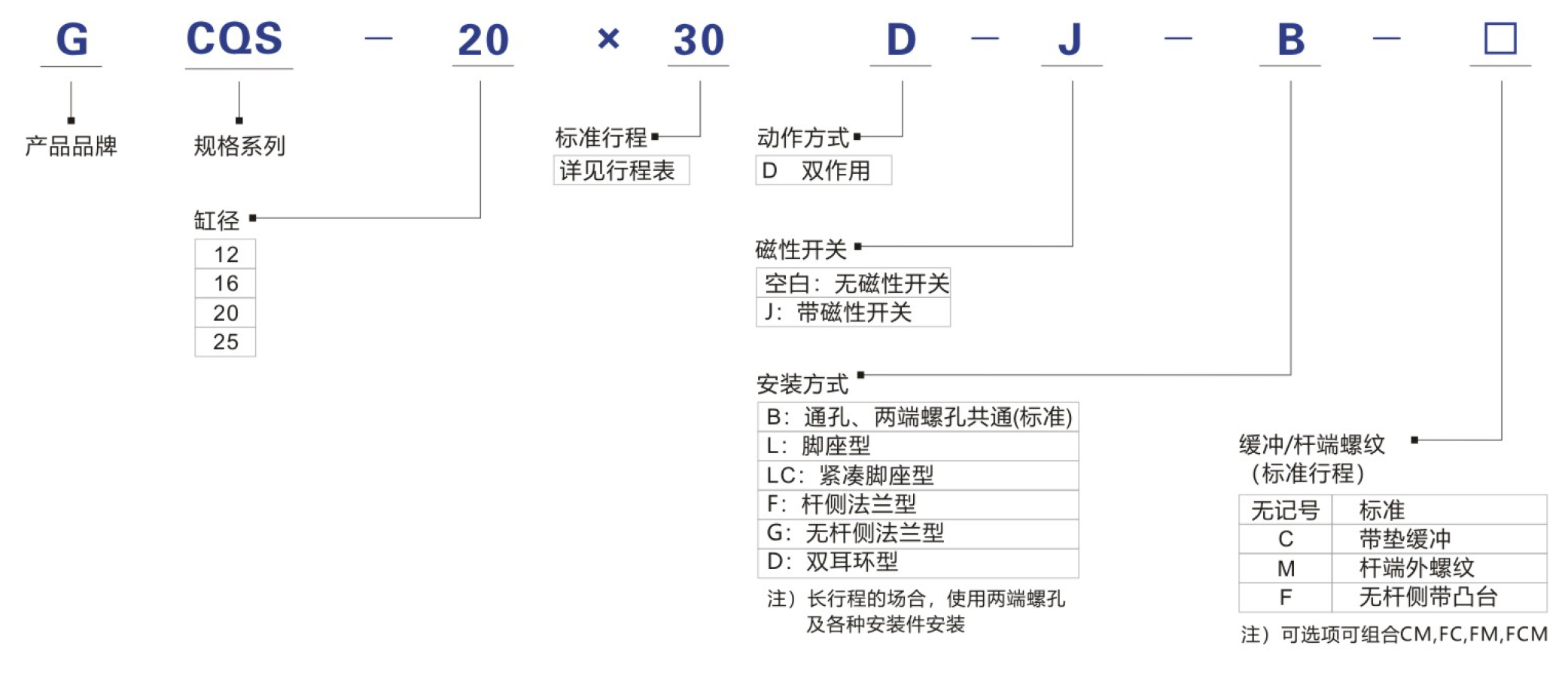

- 訂購碼

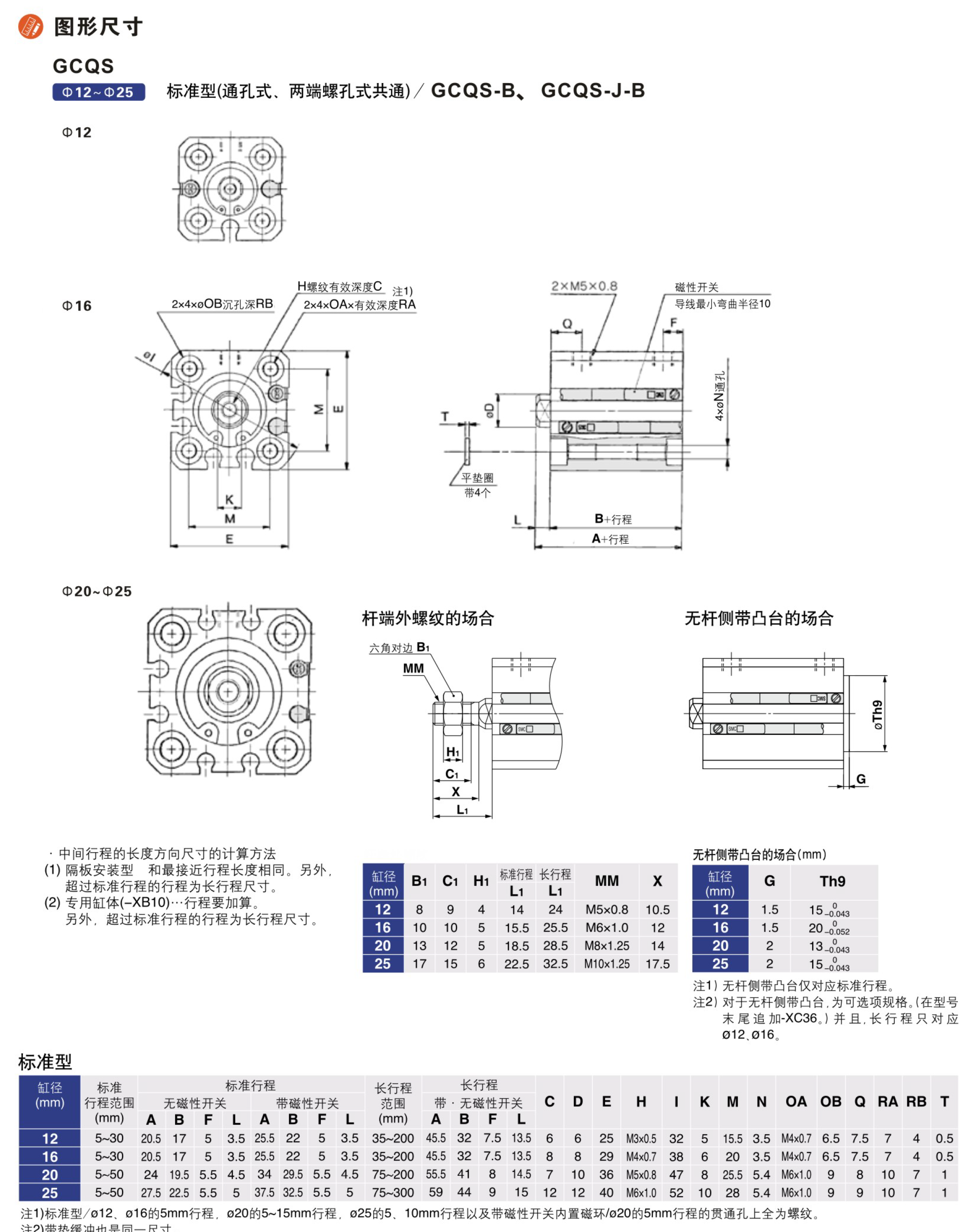

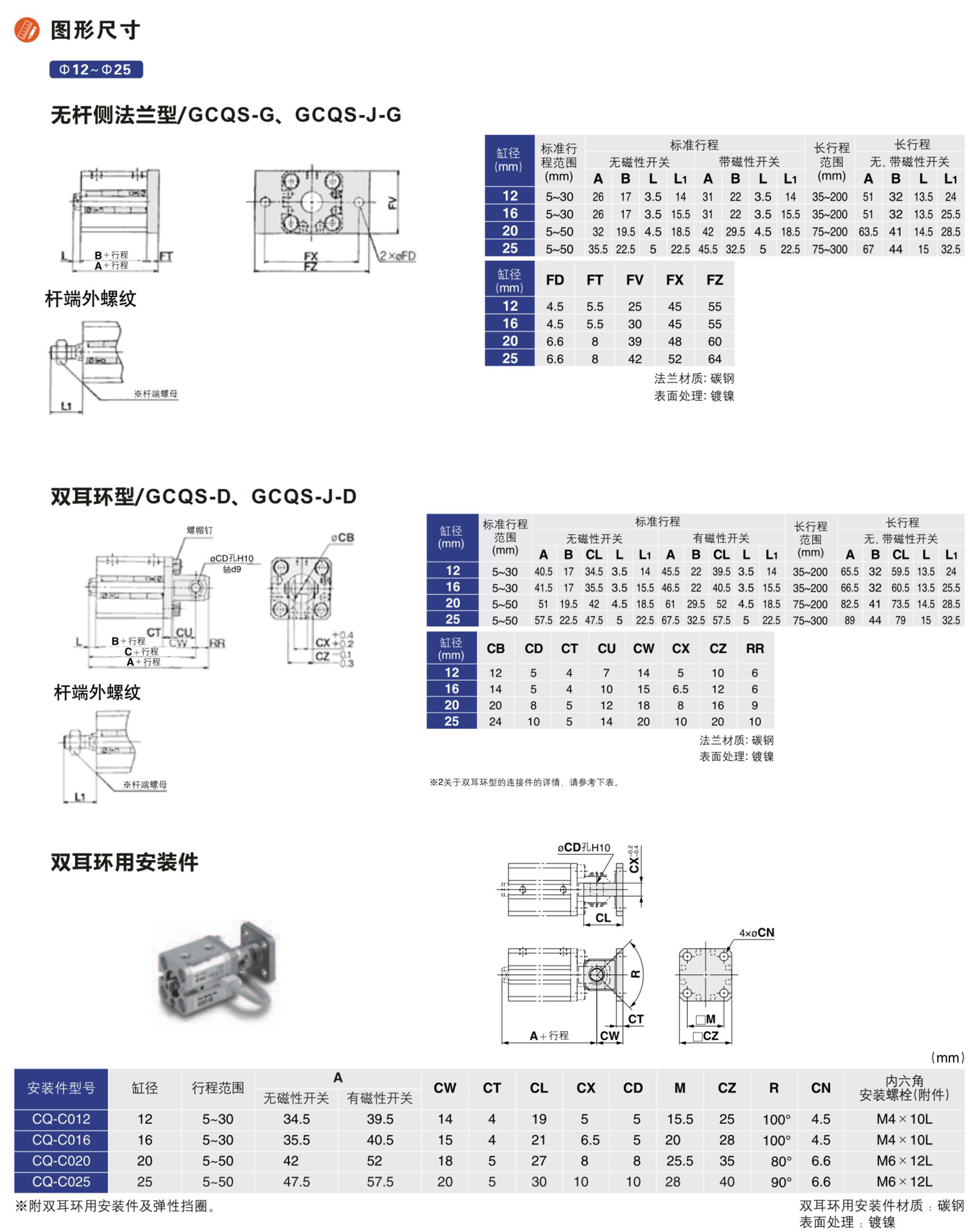

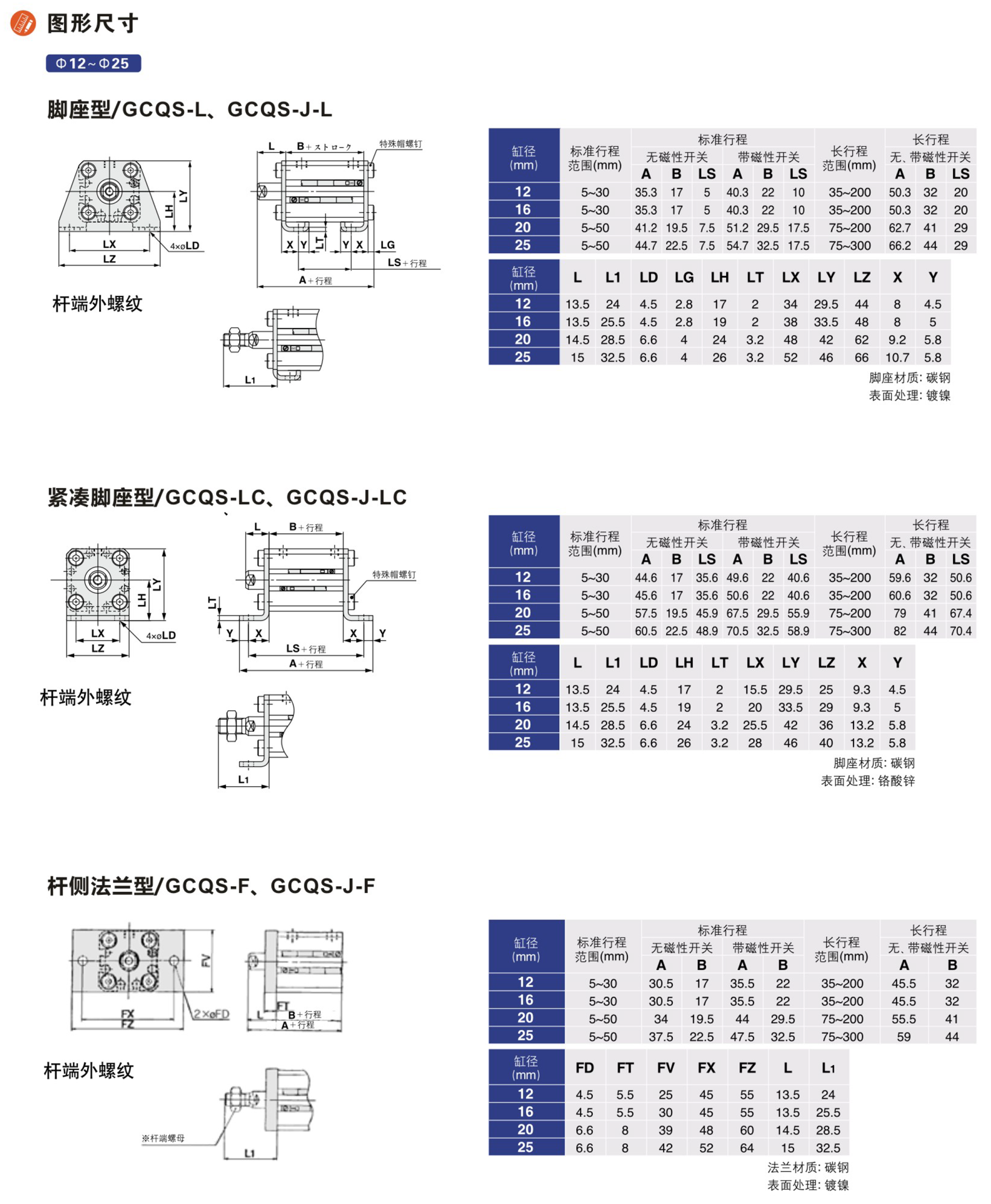

- 外形尺寸
- 技術參數
- 其它說明
○ 缸體與后蓋，活塞與活塞桿采用鉚合滾包結構，連接可靠；
○ 缸體內徑滾壓處理后再作硬質氧化處理，耐磨。耐久性好；
○ 活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
○ 緊湊型結構，能有效節省安裝空間；
○ 多種規格的氣缸型式可供選擇。
| 缸徑 | 12mm | 16mm | 20mm | 25mm | |
| 動作方式 | 單桿雙作用 | ||||
| 使用流體 | 空氣 | ||||
| 給油 | 不要（不給油） | ||||
| 耐壓試驗壓力 | 1.5MPa | ||||
| 最低使用壓力 | 1.0MPa | ||||
| 最高使用壓力 | 0.07MPa | 0.05MPa | |||
| 環境及使用介質溫度 | 無磁性開關：-10°C~70°C（但未凍結） 帶磁性開關：-10°C~60°C（但未凍結） | ||||
| 緩沖 | 無、墊緩沖※ | ||||
| 桿端螺紋 | 內螺紋 | ||||
| 行程長度允差 | 標準行程+1.0mm0? ? ? ?長行程+1.4mm※0 | ||||
| 使用活塞速度 | 50-500mm/s | ||||
| 允許動能 | 標準型 | 0.022J | 0.038J | 0.055J | 0.09J |
| 帶墊緩沖 | 0.043J | 0.075J | 0.11J | 0.18J | |
※ 行程長度允差不含緩沖墊的變化量。
※ 長行程僅墊緩沖。
