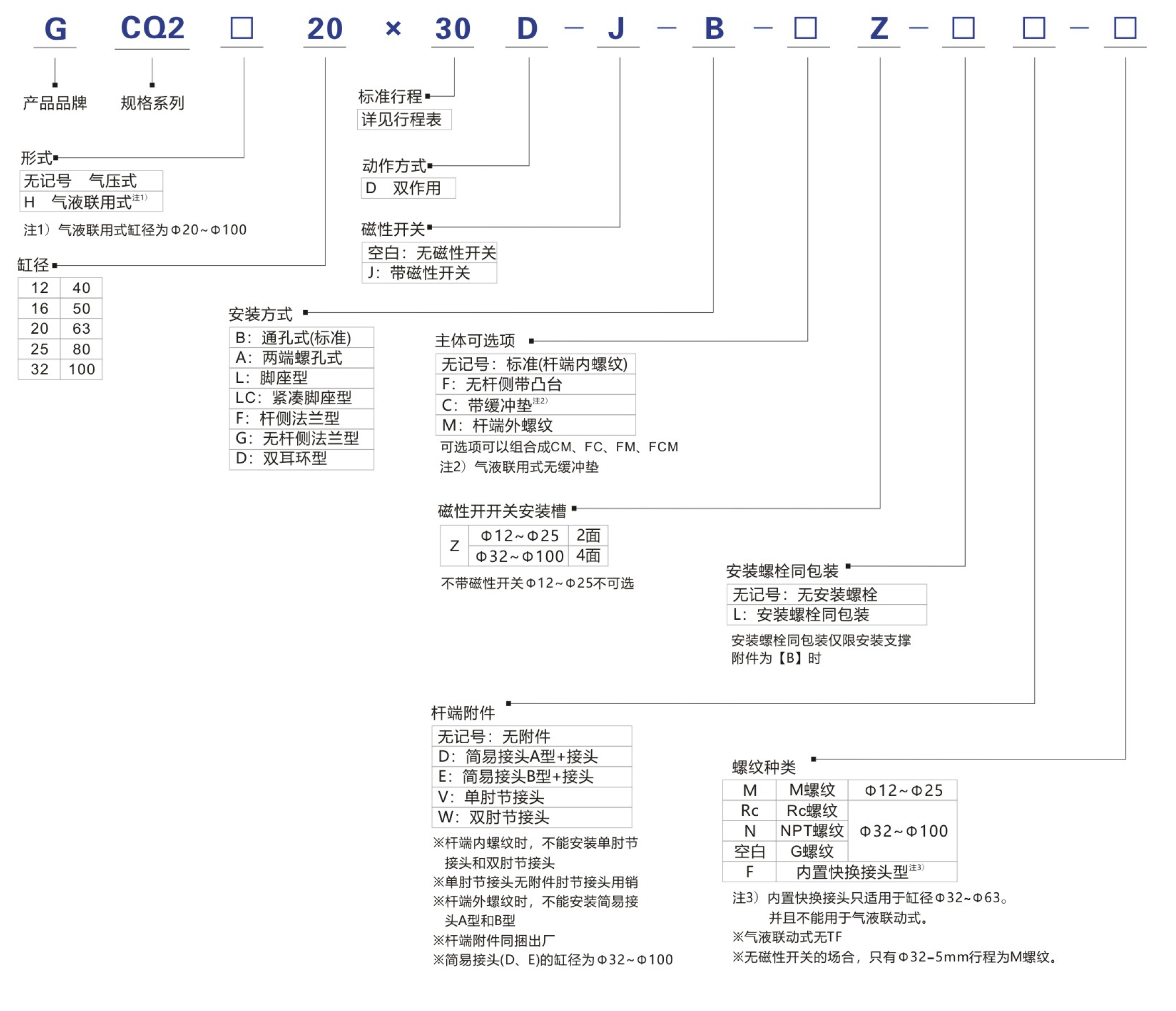

- 訂購碼

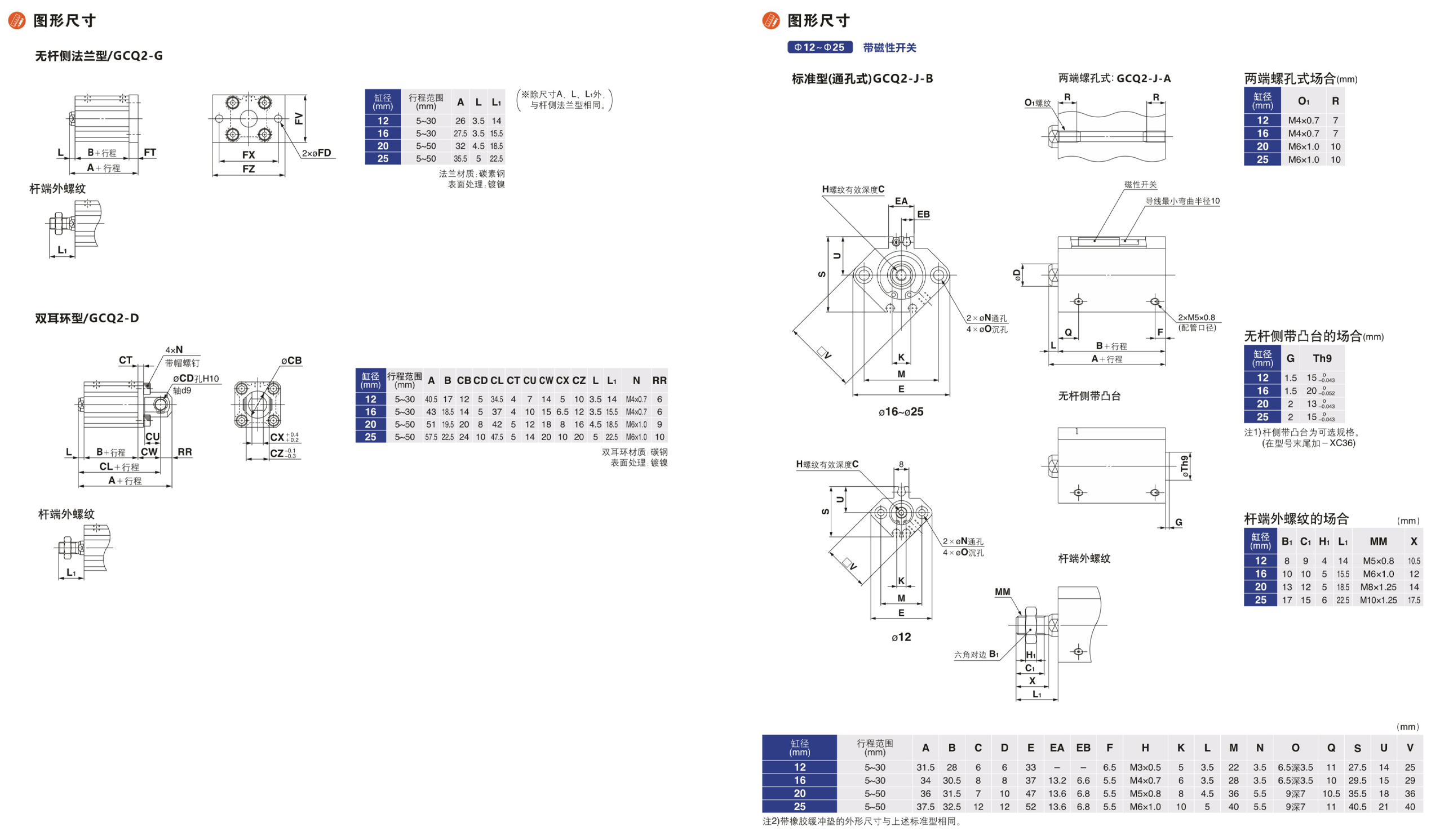

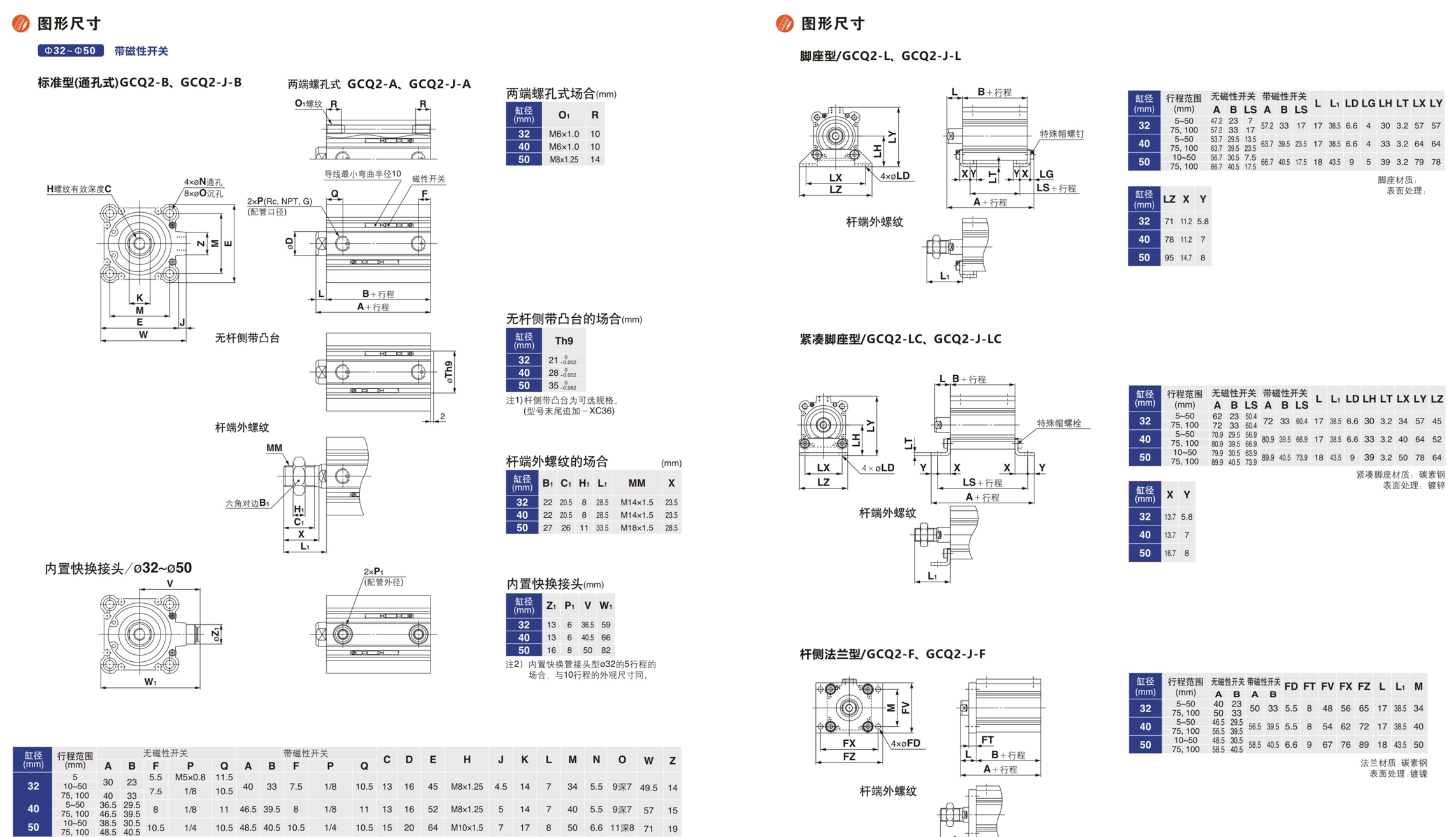

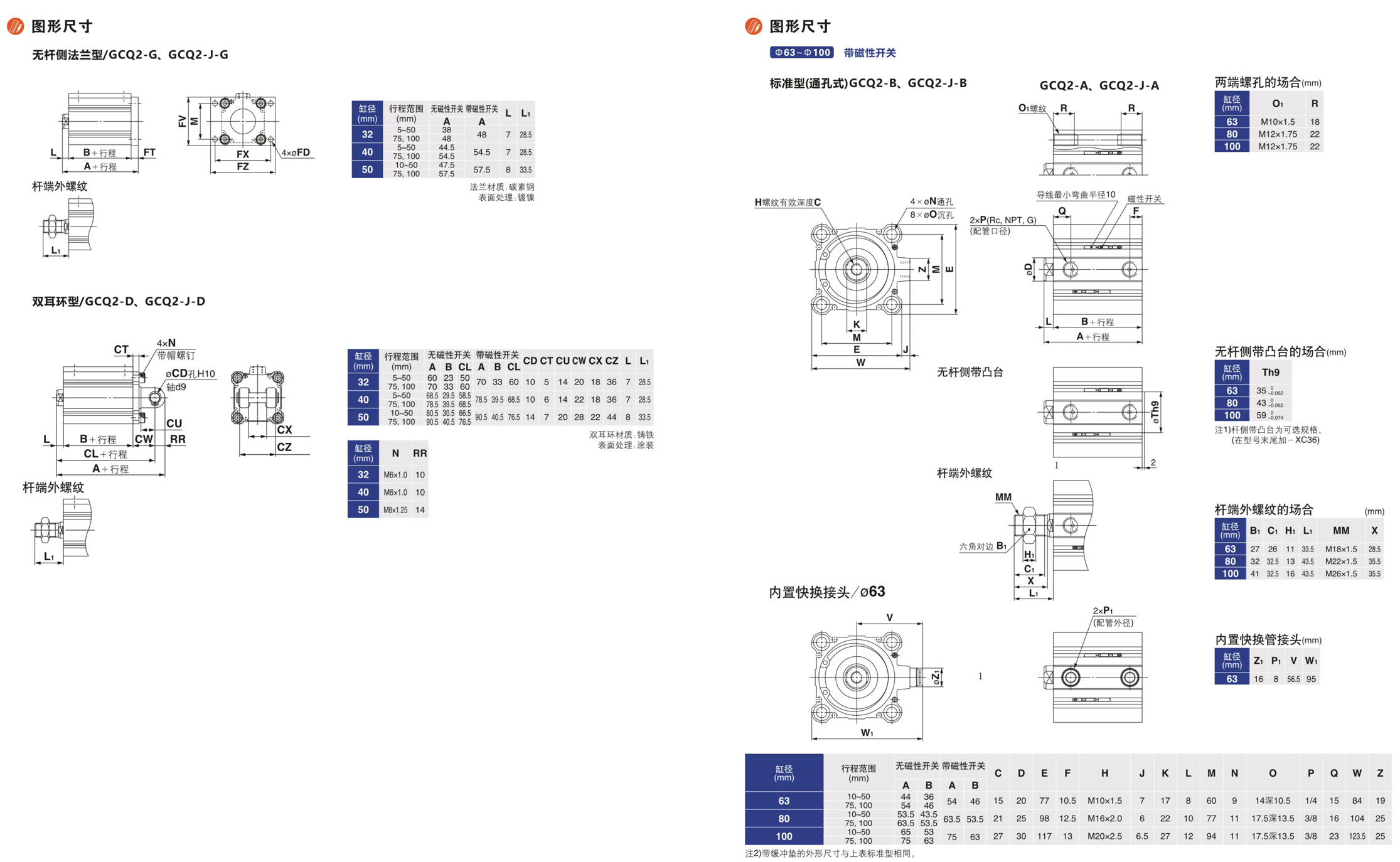

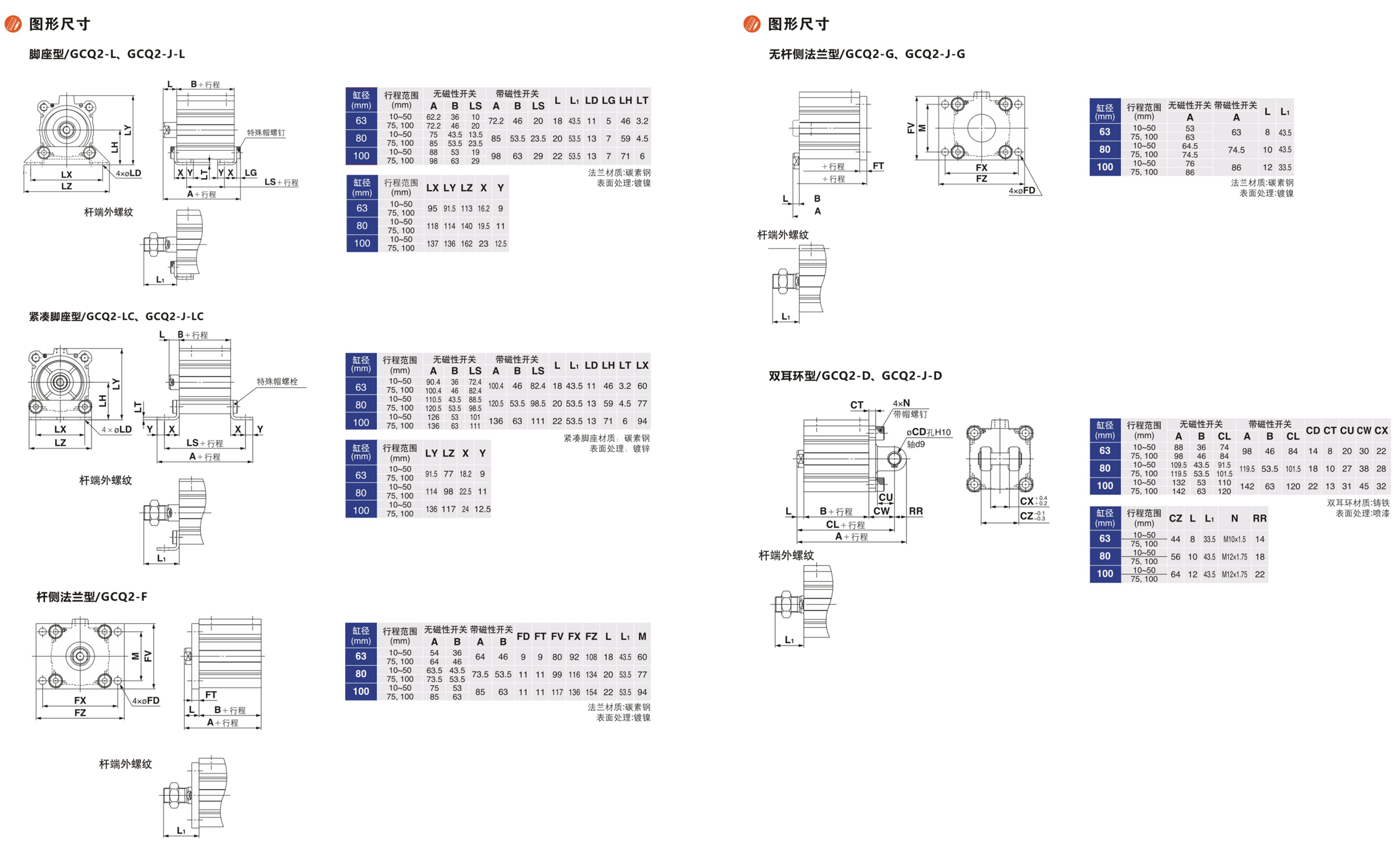

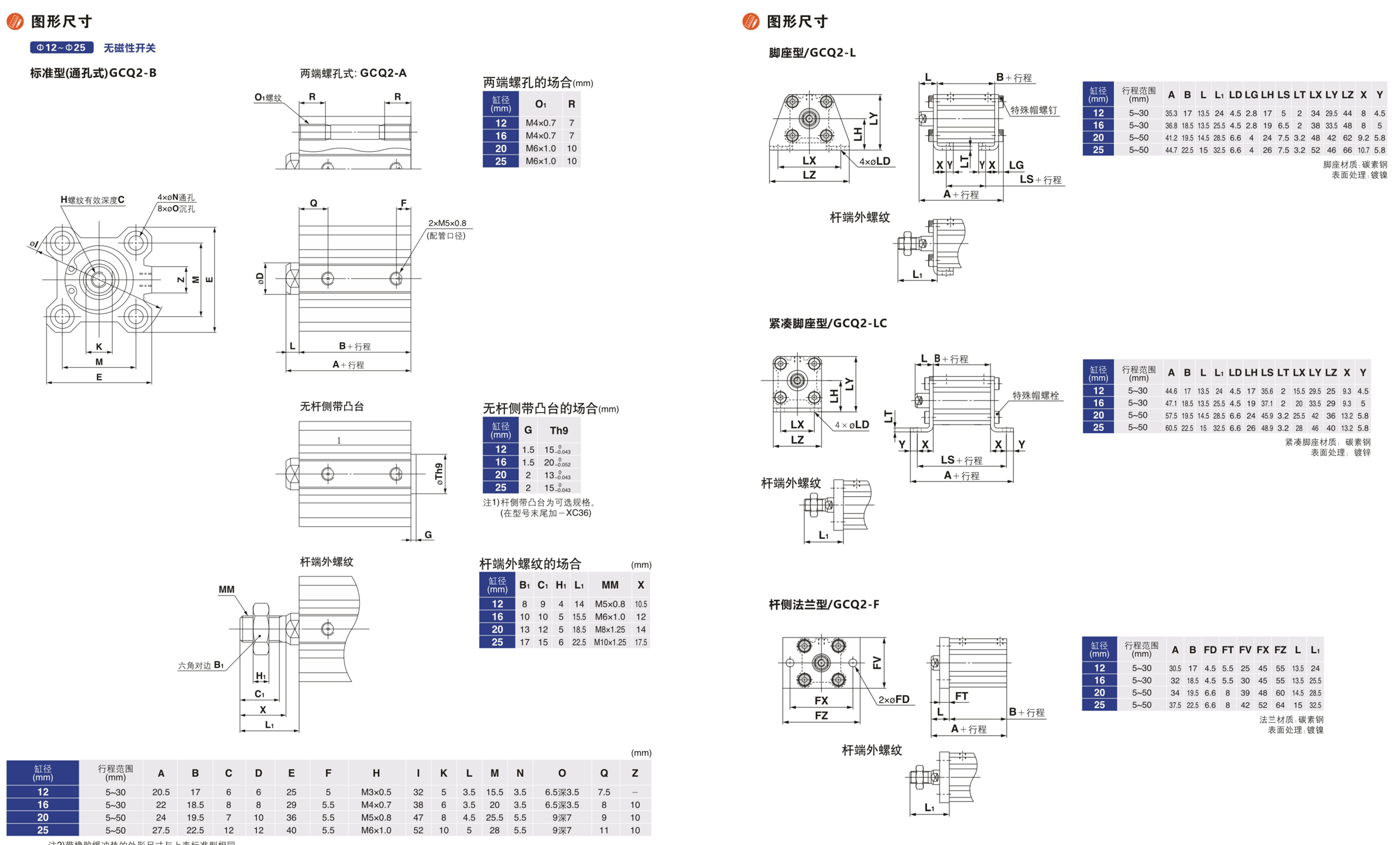

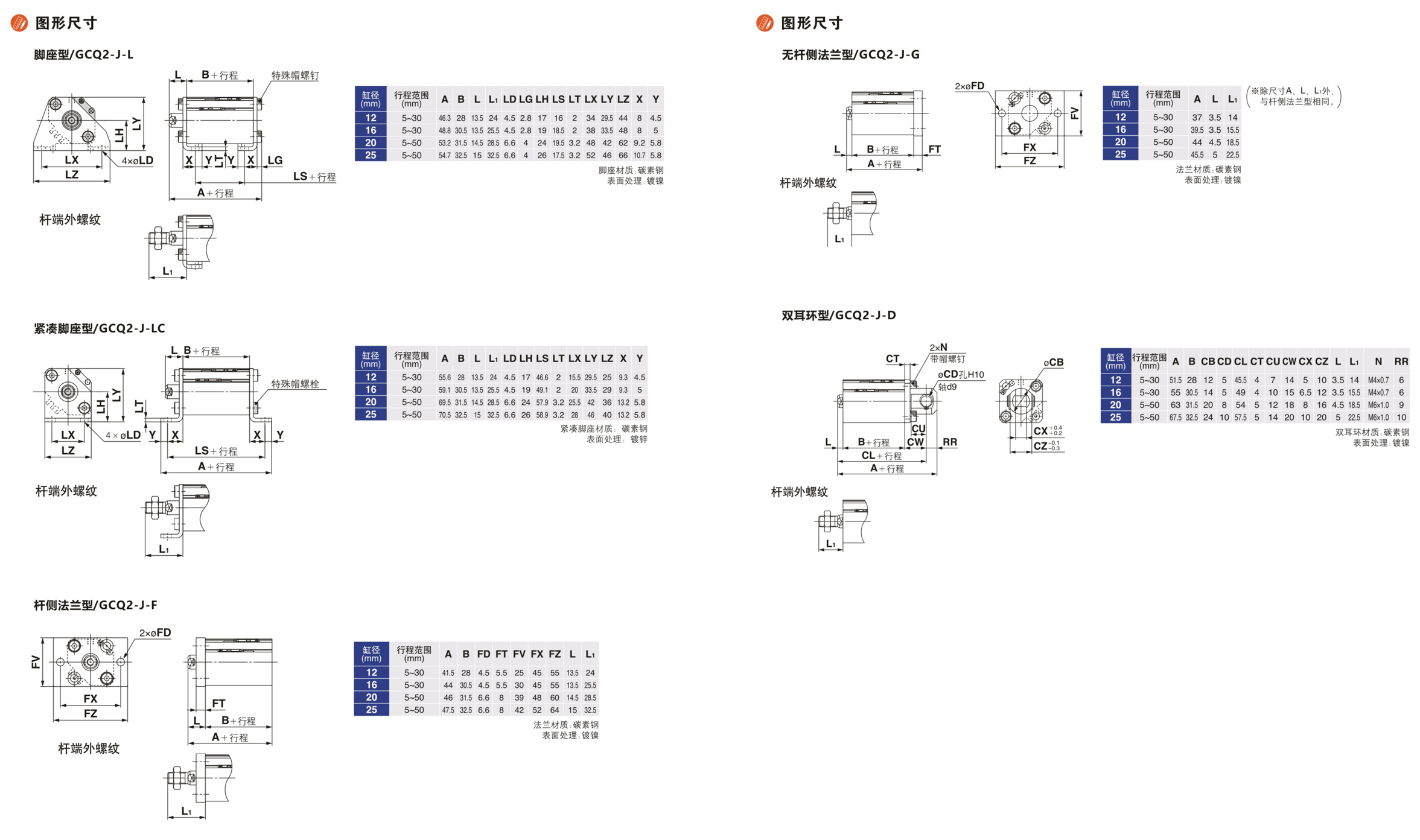

- 外形尺寸
- 技術參數
- 其它說明
○ 缸體與后蓋，活塞與活塞桿采用鉚合滾包結構，連接可靠；
○ 缸體內徑滾壓處理后再作硬質氧化處理，耐磨。耐久性好；
○ 活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
○ 緊湊型結構，能有效節省安裝空間；
○ 多種規格的氣缸型式可供選擇。
氣壓型
| 缸徑 | 12mm | 16mm | 20mm | 25mm | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 動作方式 | 單桿雙作用 | ||||||||||
| 使用流體 | 空氣 | ||||||||||
| 保證耐壓力 | 1.5MPa | ||||||||||
| 最高使用壓力 | 1.0MPa | ||||||||||
| 最低使用壓力 | 0.07MPa | 0.05MPa | |||||||||
| 環境及使用介質溫度 | 無磁性開關-10°C~70°C（但未凍結） 帶磁性開關 -10°C~60°C（但未凍結） | ||||||||||
| 給油 | 不要（不給油） | ||||||||||
| 使用活塞速度 | 50-500mm/s | ||||||||||
| 允許動能 | 標準型 | 0.022J | 0.038J | 0.055J | 0.09J | 0.15J | 0.26J | 0.46J | 0.77J | 1.36J | 2.27J |
| 帶橡膠緩沖墊 | 0.043J | 0.075J | 0. 115J | 0.18J | 0.29J | 0.52J | 0.91J | 1.54J | 2.71J | 4.54J | |
| 行程長度允差 | +1.0mm 注）0 | ||||||||||
注）行程長度容許差不含緩沖墊的變化量。
氣液聯用型
| 缸徑 | 20mm | 25mm | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 動作方式 | 單桿雙作用 | ||||||||
| 使用流體 | 透平油注） | ||||||||
| 保證耐壓力 | 1.5MPa | ||||||||
| 最高使用壓力 | 1.0MPa | ||||||||
| 最低使用壓力 | 0.18MPa | 0.1MPa | |||||||
| 環境及使用介質溫度 | 5°C~60°C | ||||||||
| 使用活塞速度 | 5-50mm/s | ||||||||
| 緩沖 | 無 | ||||||||
| 行程長度允差 | +1.0mm 0 | ||||||||
